En tant que fournisseur de surpresseurs centrifuges, garantir la haute performance de nos surpresseurs nouvellement installés est de la plus haute importance. Non seulement cela garantit la satisfaction de nos clients, mais cela reflète également la qualité de nos produits. Dans ce blog, je partagerai quelques méthodes efficaces pour tester les performances d'un ventilateur d'échappement centrifuge nouvellement installé.
1. Préparations préalables au test
Avant de commencer les tests de performances proprement dits, plusieurs étapes préparatoires sont nécessaires. Tout d’abord, inspectez visuellement le ventilateur. Vérifiez tout dommage visible sur le boîtier, la turbine ou le moteur. Assurez-vous que tous les boulons et fixations sont correctement serrés pour éviter les vibrations pendant le fonctionnement. Examinez également les connexions électriques pour vous assurer qu’elles sont sécurisées et qu’il n’y a aucun signe de fils desserrés ou d’isolation effilochée.
Ensuite, vérifiez l'installation du ventilateur. Il doit être installé dans un endroit bien ventilé avec un espace libre suffisant autour. Les conduits d'entrée et de sortie doivent être correctement connectés sans aucune fuite. Tout désalignement ou conduit inapproprié peut affecter considérablement les performances du ventilateur.
2. Mesure du débit d'air
L’un des indicateurs de performance les plus cruciaux d’un ventilateur d’échappement centrifuge est son débit d’air. Il existe plusieurs façons de mesurer le débit d'air.
Méthode anémométrique
Un anémomètre est un outil couramment utilisé pour mesurer la vitesse de l'air. Pour mesurer le débit d'air, placez l'anémomètre à la sortie du ventilateur. Effectuez plusieurs lectures à différents points de la zone de sortie pour obtenir une vitesse moyenne. Ensuite, calculez la section transversale de la sortie. Le débit d'air (Q) peut être calculé à l'aide de la formule (Q = A\times V), où (A) est la section transversale de la sortie et (V) est la vitesse moyenne de l'air.
Par exemple, si la section transversale de la sortie est de (0,5 m^{2}) et que la vitesse moyenne de l'air mesurée par l'anémomètre est de (10 m/s), alors le débit d'air (Q=0,5\times10 = 5 m^{3}/s).
Méthode du tube de Pitot
Un tube de Pitot peut également être utilisé pour des mesures plus précises du débit d’air, notamment en milieu industriel. Le tube de Pitot mesure la pression totale et la pression statique de l'air. En soustrayant la pression statique de la pression totale, on peut obtenir la pression dynamique. En utilisant l'équation de Bernoulli, la vitesse de l'air peut être calculée à partir de la pression dynamique. Une fois la vitesse de l’air connue, le débit d’air peut être déterminé de la même manière qu’avec la méthode anémométrique.
3. Test de pression
La pression générée par le ventilateur d'échappement centrifuge est un autre paramètre de performance important. Il existe deux types de pression à considérer : la pression statique et la pression totale.
Mesure de pression statique
Pour mesurer la pression statique, un manomètre peut être utilisé. Connectez le manomètre à une prise de pression sur le boîtier ou les conduits du ventilateur. La pression statique est la pression exercée par l'air sans tenir compte de sa vitesse. C’est important pour surmonter la résistance des conduits et des autres composants du système d’échappement.
Mesure de pression totale
La pression totale est la somme de la pression statique et de la pression dynamique. Pour mesurer la pression totale, un tube de Pitot peut être utilisé. Le tube de Pitot est inséré dans le flux d'air et la différence de pression entre la pression totale et la pression statique est mesurée. Cela donne une indication de la capacité du ventilateur à déplacer l'air contre une résistance et à maintenir une certaine vitesse.
4. Test de consommation d'énergie
La consommation électrique du ventilateur est un facteur important car elle est directement liée aux coûts d'exploitation. Utilisez un wattmètre pour mesurer la puissance électrique consommée par le ventilateur pendant son fonctionnement. Comparez la consommation électrique mesurée avec la puissance nominale spécifiée par le fabricant. Un écart important par rapport à la puissance nominale peut indiquer un problème avec le ventilateur, tel qu'un moteur inefficace ou une résistance mécanique excessive.
5. Tests de bruit et de vibrations
Un bruit et des vibrations excessifs peuvent être le signe d’une mauvaise installation ou de problèmes mécaniques avec le ventilateur.
Mesure du bruit
Utilisez un sonomètre pour mesurer le niveau de bruit généré par le ventilateur. La mesure doit être prise à une distance spécifique du ventilateur, généralement à 1 mètre. Comparez le niveau de bruit mesuré avec les spécifications du fabricant. Des niveaux de bruit élevés peuvent être causés par des roues déséquilibrées, des composants desserrés ou un mauvais alignement.
Mesure des vibrations
Des capteurs de vibrations peuvent être utilisés pour mesurer les vibrations du ventilateur. Des vibrations excessives peuvent entraîner une usure prématurée des composants et peuvent même endommager le ventilateur au fil du temps. Surveillez les niveaux de vibrations dans différentes directions (axiales, radiales et tangentielle) et comparez-les aux limites acceptables.
6. Vérification de la courbe de performance
Chaque ventilateur d'échappement centrifuge a une courbe de performance fournie par le fabricant. Cette courbe montre la relation entre le débit d'air, la pression et la consommation électrique à différents points de fonctionnement. Après avoir effectué les tests ci-dessus, tracez les données mesurées sur la courbe de performance. Si les points mesurés s'écartent considérablement de la courbe, cela peut indiquer que le ventilateur ne fonctionne pas comme prévu.
7. Surveillance des performances à long terme
En plus des tests de performance initiaux, il est également important de surveiller les performances à long terme du ventilateur. Cela peut être fait en répétant régulièrement les tests ci-dessus à des intervalles spécifiques, par exemple mensuels ou trimestriels. La surveillance des performances à long terme peut aider à détecter toute dégradation progressive des performances du ventilateur et permettre un entretien ou un remplacement en temps opportun.
Conclusion
Tester les performances d'un ventilateur d'échappement centrifuge nouvellement installé est un processus complet qui implique plusieurs aspects, notamment la mesure du débit d'air, les tests de pression, l'analyse de la consommation électrique, la surveillance du bruit et des vibrations et la vérification des courbes de performances. En suivant ces méthodes de test, nous pouvons garantir que le ventilateur fonctionne à son niveau optimal et répond aux exigences du client.

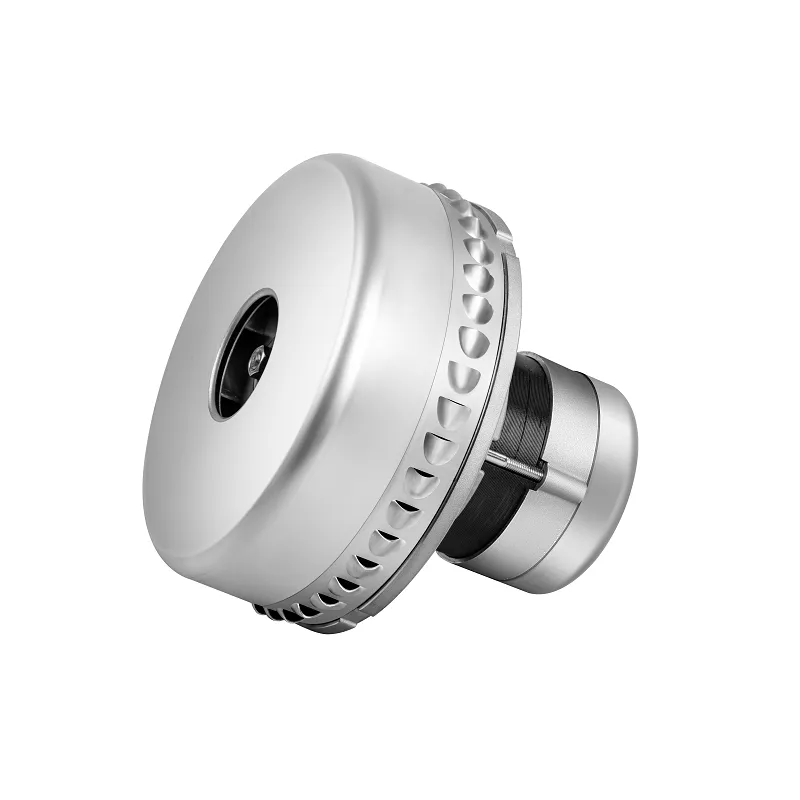

Si vous êtes intéressé par notreSouffleur BLDC haute pression 48 V,Souffleur sans balais haute pression 230 VouSouffleur BLDC haute pression 1000 W, ou si vous avez des questions sur nos surpresseurs centrifuges, n'hésitez pas à nous contacter pour plus d'informations et pour les négociations d'approvisionnement.
Références
- Manuel ASHRAE - Systèmes et équipements CVC. Société américaine des ingénieurs en chauffage, réfrigération et climatisation.
- Manuels de mécanique des fluides pour les principes liés aux calculs de débit d'air et de pression.
- Manuels du fabricant pour les ventilateurs d'échappement centrifuges.
